Предобъективная насадка ночного видения ВАЛДАЙ-НН110 предназначена для установки перед дневным оптическим прицелом для ведения прицельной стрельбы в темное время суток
- Позволяет использовать без переустановки днем и ночью один и тот же оптический прицел с привычными для стрелка увеличением, прицельной сеткой и положением выходного зрачка.
- Не требует дополнительной пристрелки оружия после установки, т. к. не изменяет точку попадания.
- Позволяет значительно снизить время перехода с дневного на ночной режим стрельбы.
- Имеет перефокусировку объектива для четкого изображения как удаленных, так и не далеко расположенных объектов.
- Всего несколько секунд необходимо для установки/снятия.
- Крышка объектива очень удобна, не теряется, быстро снимается и одевается, не мешает стрельбе.
- Имеет вариант исполнения с ручной регулировкой яркости свечения ЭОПа, значительно улучшающей комфортность наблюдения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметр |
ВАЛДАЙ-НН110 |
|
Увеличение, крат |
1Х |
|
Кратность дневного прицела, х |
Допустимая: 1- 20 Оптимальная: 3-12 |
|
Пределы фокусировки объектива |
от 15м до ∞ |
|
Фокусное расстояние объектива |
75 мм |
|
Относительное отверстие объектива (эффективное, с учетом экранирования) |
1 : 1,5
|
|
Угловое поле зрения, не менее |
8° |
|
Диаметр выходного зрачка |
40 мм |
|
Разрешающая способность (при освещенности 0,2 Люкс) в центре поля зрения, не хуже |
60 '' (3,3 lp/mrad) |
|
Применяемый электронно-оптический преобразователь |
ЭПМ101Г-01-11С |
|
Рабочие температуры |
от -40ºС до +50 ºС |
|
Влагостойкость |
98% при температуре 35°С |
|
Удароустойчивость |
500g / 1мс |
|
Погружение в воду |
1м / 1час |
|
Напряжение питания номинальное, В |
3 (2 элемента типа АА) |
|
Время работы от 2-х элементов питания АА |
80 часов |
|
Масса с элементами питания ,кг , не более |
0,83 |
|
Габаритные размеры, мм, не более |
220х93х87 |
|
Допустимая погрешность установки |
± 1º |
|
Посадочное место |
направляющая типа«Picatinny rail» |
|
Расстояние от оптической оси прибора до верха крепежной планки, мм |
36 |

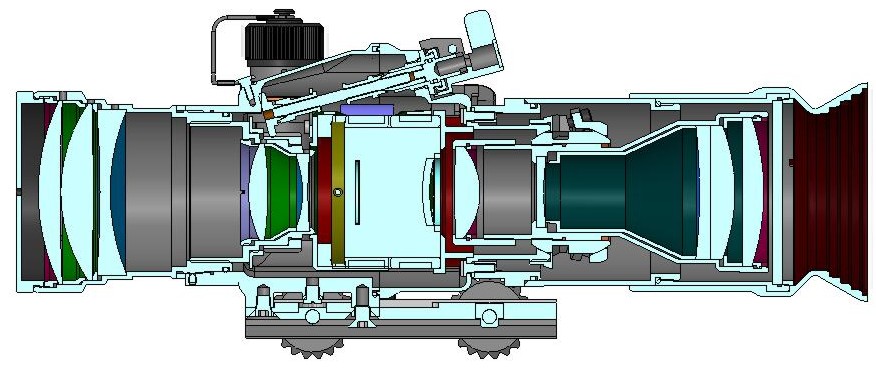

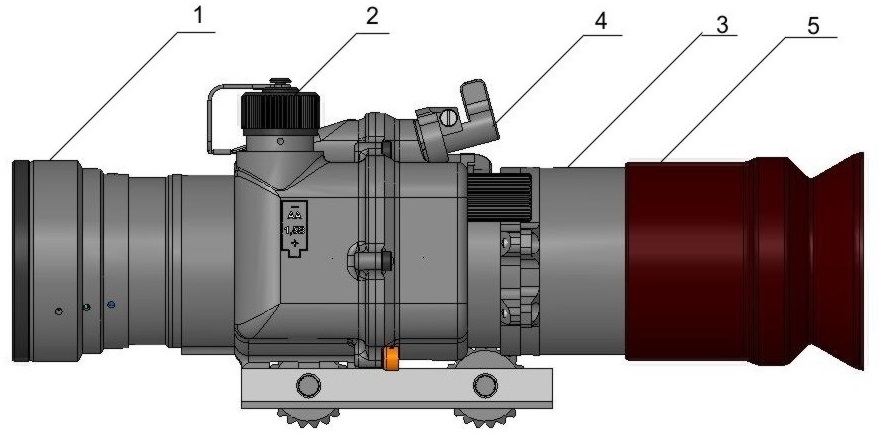

Конструктивно насадка выполнена в виде блочной конструкции, состоящей из трех элементов:
- объектива 1;
- корпус с ЭОП и электронной схемой 2;
- окуляра 3.
Стыковочные соединения узлов герметичны. Герметичность конструкции обеспечивается применением специальных уплотнительных материалов и стандартных уплотненных соединений (с использованием резиновых колец и прокладок).
Фокусировку на дистанцию осуществляется подвижкой блока объектива (вращением рукоятки 4).
В корпусе объектива со стороны входного окна предусмотрена резьба для крепления защитной крышки.
На корпус окулярной части устанавливается резиновый «рукав» 5, который обеспечивает защиту от освещения стрелка излучением ЭОП.
На корпусе насадки расположены следующие элементы:
- кронштейн крепления насадки на посадочное место оружия перед дневным прицелом;
- ручка включения монокуляра;
- крышки батарейных отсеков ;
- ручка регулировки яркости свечения ЭОП (на модификациях с ручной регулировкой яркости);
Внутреннее строение батарейного отсека насадки обеспечивает защиту от неправильной установки элементов питания.
Для обеспечения необходимой дальности обнаружения и опознавания цели при использовании ЭОП отечественного производства фокусные расстояния объектива было выбрано 75 мм.
Относительное отверстие объектива 1:1,5 было выбрано как компромиссное при выполнении следующих требований;
- Чем выше относительное отверстие (чем больше входной зрачок), тем больше порог чувствительности прибора, т.е. тем больше дальности обнаружения и опознавания цели при низких освещенностях (звездное безлунное небо или ночное небо, затянутое облаками);
- Чем выше относительное отверстие (чем больше входной зрачок), тем больше масса и габариты насадки;
- Чем выше относительное отверстие (чем больше входной зрачок), тем больше будет расстояние от посадочной плоскости (под насадку) до оптической оси прицела, что потребует увеличения (по сравнению со штатным) расстояния от оптической оси прицела до оси канала ствола оружия.
Диаметр выходного зрачка окуляра составляет 40мм. Меньший диаметр выходного зрачка усложнит прицеливание при увеличениях прицела 10-12 крат, т.к. слишком уменьшится диаметр выходного зрачка (станет меньше 3,5мм). Увеличение выходного зрачка было признано нецелесообразным, т.к. это привело бы к увеличению массы и габаритов насадки, а положительный эффект от увеличения выходного зрачка появляется при увеличениях прицела свыше 12 крат. Хотя с ночными насадками с увеличениями прицела свыше 12 крат работать не рационально.
Конструкция батарейного отсека исключает неправильную установку элементов питания.
Батарейные отсеки на корпусе расположены симметрично относительно вертикальной плоскости, проходящей через оптическую ось насадки. Это привело к увеличению массы и габаритов прибора, но обеспечило более оптимальное (более близкое к вертикальной плоскости симметрии) положение центра масс насадки.
Конструкция узла крепления окуляра насадки выполнена таким образом, чтобы обеспечить возможность разборки прибора, смены ЭОП с последующей юстировкой прибора. Такая конструкция окулярного узла привела к необходимости установки на окуляр дополнительного защитного колпака для обеспечения герметичности прибора и стойкости к механическим воздействиям. Смена ЭОП может быть необходима в следующих случаях:
- выработка ЭОП своего ресурса;
- модернизация прибора (установка в прибор ЭОП с более высокой чувствительностью и разрешающей способностью).
Для исключения случайного включения прибора в насадку установлен поворотный выключатель с дополнительным узлом, обеспечивающим необходимость нажатия на ручку переключения при включении прибора.Так как регулировка яркости является востребованной функцией в такого типа приборах, в конструкцию насадки заложена возможность установки как ЭОП с регулировкой яркости, так и ЭОП без такой регулировки.
Установка предобъективной ночной насади на оружие
